80286

Среда, 15 Апреля 2009 г. 01:16 + в цитатник


стащено с imagefap
Этот пост можно не читать, он целиком и полностью состоит из abandonware-ориентированного задротства.
Если какое-то слово в заголовке осталось непонятным, или не хватает интереса к теме, можно смело пропускать - ничего не упустите.


 (320x480, 124Kb) Периодически возникает своеобразный бзик у меня: оживить всё то железо, которое ныне принято считать помойным, раритетным или музейным. На задворках я храню даже отдельный ящик с подобным добром, и изредка обращаюсь к нему по вышеуказанной причине. Наверное, в душе мной руководит принцип неразумной экономии - выжимать максимум из минимума (а не из того, что имеешь), хотя оно сходно. Своего рода фетишем стали компьютеры 1980-х в большинстве своём с 16-разрядными процессорами 80286 и зарождавшейся 32-разрядной технологией. До появления общедоступных ноутбуков (а уж тем более нетбуков) была даже адекватная цель - собрать такую машинку, которая стояла бы на даче, имела наименьшую себестоимость и позволяла играться в топовые игры 90-х - doom, duke nukem 3d, strife, heretic, wolfenstein 3d, чуть ли не quake 1. При этом такой компьютер не жалко было бы отдать на растерзание реднекам и прочему быдлу, охочему до чужого имущества. Цель я свою осуществил - это была 386 машинка 33МГц/4МБ/400НЖМД(я его увозил в город)/512SVGA, вся эта эпопея была в начале 2000-х, и в связи с этим дом бывал полон народа посмотреть на говорящую собачку. Экономически это было оправдано - вся система встала мне в 200руб. без учёта халявного дисплея и необходимых комплектующих. Похожая машинка ушла к TeZ'у в Ростов. До глубокой ночи мы играли в дни плохой погоды в разнообразные игрушки, которых хватало на четырёхстах мегабайтах, где также ютилась 95 Windows - свет в окошке, предел мечтаний, та, что связывала 16 и 32 бит, «дно и элиту» программного обеспечения на столь legacy PC :) Ведь до недавних пор, до появления заветных 64бит, архитектура x86 господствовала на рынке, и можно было запускать windows xp с некоторыми оговорками на том самом 80386 (ссылок в сети море). Всё это, конечно, огромный плюс, но я решил копнуть глубже - в 16-разрядные дебри, полный олдскул.

На фотокарточке мы видим отголоски истории - впаянный родной процессор 80286 в полноразмерную плату AT, и примечательна самая нижняя надпись - копирайт Intel на процессоре AMD что значит amd всё-таки начали не с нуля, и каждый камушек обогащал обе корпорации. Та же самая история и с сопроцессором, я был искренне удивлён, что эти чипы до сих пор продаются отдельно в некоторых магазинах, и везде в описании стоит:
 (240x261, 13Kb)

Frequency: 12 MHz
Bus: 12 MHz
Codename: -
L1 Cache: -
L2 Cache: -
ID: N80L286-12/S
Package: PLCC-68
Socket: -
Technology: 1.5 mcm
Year: 1989

К сожалению, эта материнская плата отсырела в гараже одного замечательного человека, и в данный момент может представлять из себя только кладезь разрозненных компонентов.
Для своих фетишистских экспериментов я использовал другую конфигурацию, как бы максимальный минимум - клон 80286 Harris 20МГц на четвертной плате AT (более интересный вариант для экономии места) с нормальными слотами под SIMM-модули.  (640x480, 48Kb)Увы, какую бы комбинацию плашек памяти я ни пытался запустить, двушка отказывалась видеть больше одного мегабайта RAM (base memory+EMS) или просто впадала в ступор потому что частота была разная. Даже в те лохматые годы это было крайне важно. За предоставленное железо я уже сказал спасибо ма (корпус! отличный по своим меркам корпус из двухмиллиметровой стали настоящей американской двушки с VGA! достался пьянящей весной 2002), Святославу Органищуку из какого-то НИИ статистики за четыре до отказа набитых старым железом блока (которые мы тащили невероятными усилиями с SaBok'ом через город) замечательному человеку, который двушку в таком же корпусе хранил в гараже. Таким образом, к настоящему моменту из уцелевшего я собрал вполне работоспособный компьютер конфигурации Harris 286/20МГц/1МБ/400МБ (запускается через раз потому что ему лет 15)/VGA256КБ/LAN/SB16(родной, топ 1996 года)/FDD оба/RadioTrack. Харрис на фото для пущего максимума я одел в специальный радиатор(!) под тот сокет. В конечном счёте получилась вот такая милаха:
 (640x480, 240Kb)

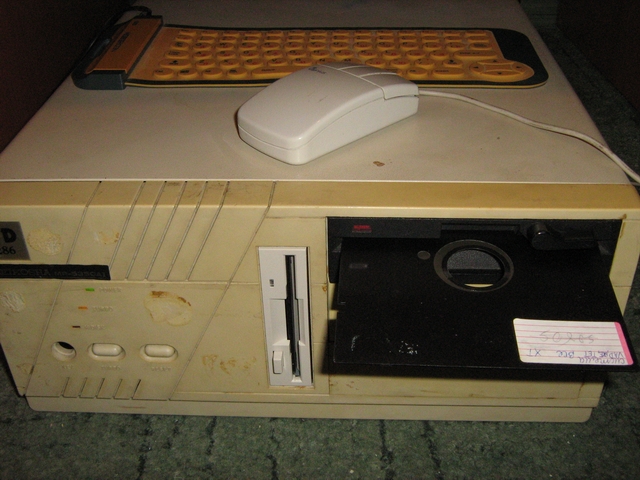

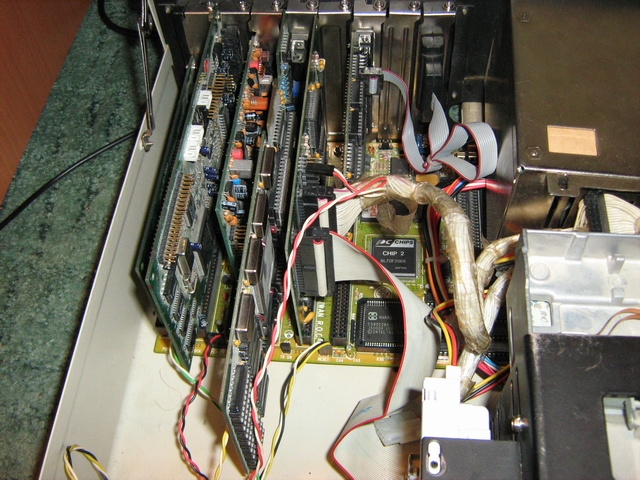

Корпус от старости и экспериментов потерял сексуальность, неродной блок питания крепится по-русски, а внутри в принципе всё понятно и грамотно:
 (640x480, 310Kb)

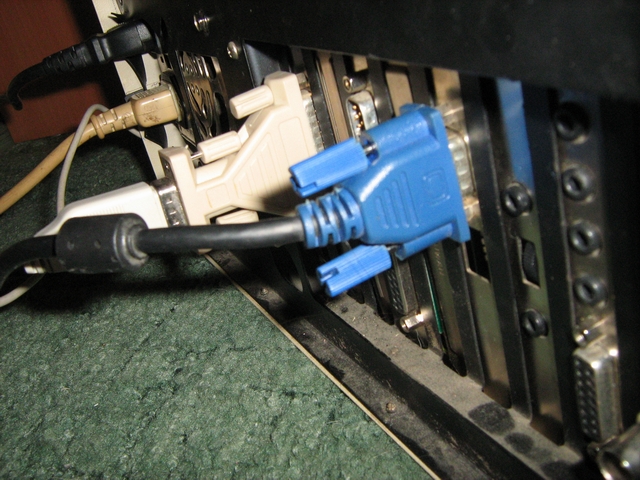

Сзади в целом тоже интересненько - обилие устаревших портов и интерфейсов закрывается переходниками, хотя RJ45 уже есть - проблеск надежды на подключение к всемирному злу:) Два COM-порта, Centronix, полноценный звук, радиотюнер...
 (640x480, 273Kb)

HID-устройства подключаются через переходники: вполне юзабельная резиновая клава USB с успехом работает через 3 переходника, с мышью сложнее - все USB мыши наотрез отказываются опознаваться COM-портом, поэтому только старые.
 (640x480, 312Kb)


Вот обязательная начинка, так сказать базовая комплектация. Для своего времени, наверное, топ. Многое из представленного на фото покажется дикостью, но в 80-е и 90-е дисковый контроллер IDE действительно был прогрессивной новинкой, в сравнении с MFM-интерфейсом легендарного харда ST-225 (о эти печальные 8 кб/с!). Что примечательно, в те времена подобные вещи были крайне универсальными - BIOS позволял устанавливать настройки для 46 популярных моделей дисков и один настраиваемый. Они позволяли с лёгкостью прописать диски MFM, а через 47 - IDE, при этом не было важно, какой контроллёр установлен, всё определялось само и без участия. Второй особенностью была возможность работы подобной платы на более поздних машинах с Award BIOS, у которой уже были доступны четыре IDE-устройства, LBA-режим (которого так не хватало в час Икс 2002) - то есть с одинарным контроллёром система видела только primary ide.
 (640x480, 276Kb)

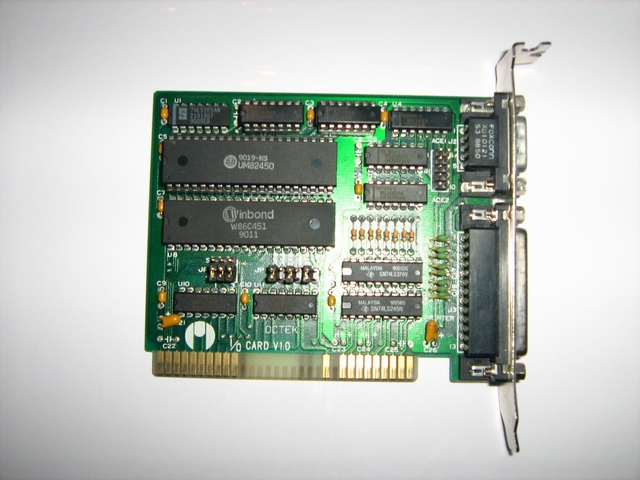

Плюс ко всему ныне покажется странным, что плата с портами COM и LPT также занимала отдельный слот и была 8-битной, позже их всегда объединяли в мультикарту (с двумя ide).
 (640x480, 219Kb)

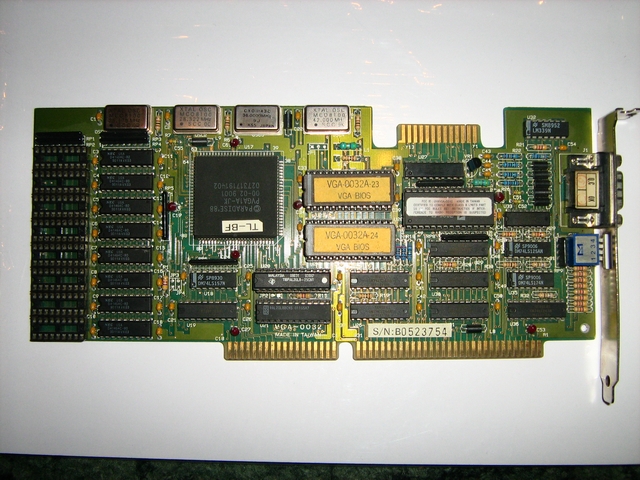

Это видеоадаптер конторы Paradise, дочернего предприятия Western Digital. Помимо того, что она умела работать в режимах VGA и ниже, переключатели сзади позволяли ей работать на специфичных мониторах для MCGA. Замечательность сего изделия была в возможности расширения видеопамяти (те слоты под чипы), я не смог разыскать их дома, но карта была выпущена до принятия стандарта VESA, и этой памятью можно было пользоваться при помощи специального метода вывода на дисплей, разработанного самой WD. Это означало, что если разрешение 640x480x4bit занимало 154Кбайт у обычных VGA, то при наличии дополнительной памяти и использовании специфики Western Digital карта могла показывать режимы 640x480x8bit, а может быть и больше.
Все эти вещи я использовал потому что адаптер SVGA VESA Trident 512Кб был безвозвратно утерян, а этот к тому же за столько лет приобрёл гадкую привычку пускать еле уловимые помехи в графических режимах.

 (640x480, 274Kb)

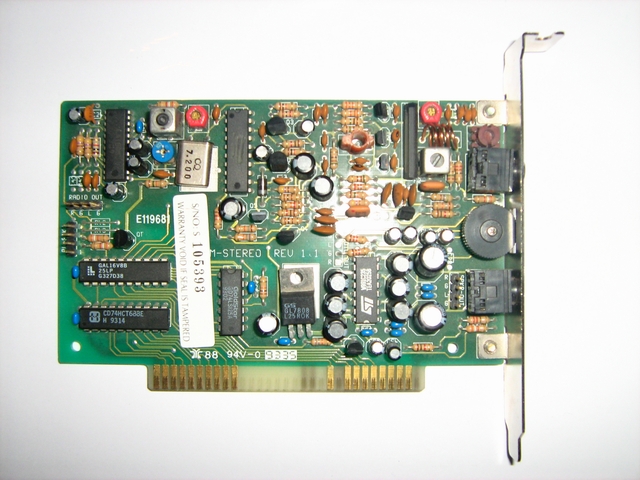

Для пущего хай-энда я вставил радиотюнер RadioTrack, который в выключенном состоянии почему-то отражал каждый звук системы, то есть помехи от движения головок дисковода, перемещение мыши и чтения с харда. Оказался работоспособным и под DOS, и под Windows 3.1.
 (640x480, 226Kb)
Но он никак не мог заменить полноценного звука стерео, и поэтому я добавил оригинальный Creative Sound Blaster 16, почти неподъемный для 1МБ памяти. Он продавался в комплекте с четырёхскоростным CD-приводом, для которого было придумано своё решение - отдельный IDE, который DOS видел через ужасный драйвер SBIDE.SYS, и который наотрез отказывался видеться под 32-х разрядную Windows 95. Конечно, привод мог работать и на IDE-контроллере вместе с НЖМД, но зачем отнимать целое место под HDD? Эта карточка при правильной настройке даёт удивительно чистый и универсальный звук.
 (640x480, 291Kb)
И наконец, проблески того, от чего сейчас тяжело отказаться и без чего современный компьютер просто игровая приставка с калькулятором - сеть. Я не знаю, что это за плата, но разъем RJ45 обнадёживает тем, что скорее всего можно заставить машинку работать в сети Microsoft Windows, и при должном усердии и наличии софта можно заставить вылезти в интернет(!).
 (640x480, 202Kb)

Итак, запустив машинку с дискетки (на 400мб загрузочный сектор от windows 95), мы получаем MS-DOS 6.22. Трудно вообразить подобный монитор у этого компа, но для тестов сойдёт. На POST-сообщении видно все параметры, а драйвер SB16 почему-то не грузится:( это еще предстоит исправить. После всего этого подгрузится либо Norton Commander 5.0, либо Windows 3.1 в стандартном режиме, и можно будет полноценно кодить играться работать.
 (640x480, 289Kb)
А вот та самая особенность карточки Western Digital. На монитор при помощи немецкой программки PView выведен мой аватар с контакта (JPG) «как есть», сохранённый непосредственно со страницы. Вся процедура заняла несколько секунд, что достаточно долго, но помимо декодирования кодов Хаффмана (обычный не-progressive JPEG) было произведёно преобразование 24-битного изображения в 8-битное дизерингом, а это небыстрая побайтная операция с цветами даже для современных машин (она заметна в любом графическом редакторе некоторой задержкой в доли секунд).
Но дело не в этом - в PView можно выбрать помимо VGA и SVGA режимов (не разрешений(!) - именно видеорежимов) некий «WD», и по настройкам монитора было видно, что это действительно 640x480! Нижняя часть экрана оказалась запорченной и с помехами. При прокрутке вниз мышью помехи застилали весь экран, а потом повторяли верхнее изображение (на случай, если бы изображение не влезло на экран используюется страничный видеодоступ). Я склонен списывать это как раз на тот пустой банк памяти, в котором не стоят чипы - то есть физическая и логическая возможность обращения к нему существует, и программа пытается его прочитать. Практического применения подобной feature я не нашел ввиду отсутствия поддержки популярным 16-битным программным обеспеченим метода работы с изображением WD, отсутствием драйверов под Windows и несовместимостью с VESA. Так что формально карточку Paradise нельзя считать SVGA, но в закромах технической документации на 1988 год содержатся зачатки вот таких вот режимов;) Авось даже HiColor потянет...
 (480x640, 221Kb)

Дальнейших экспериментов с abandonware и возможностями 80286 я не проводил, но на http://old-dos.ru и http://fdd5-25.net содержится достаточно информации, и при желании можно сделать что-то стоящее. Взаимодействие с большой машиной можно осуществлять через нуль-модем кабель и COM-порт, благо Norton Commander умеет клонировать себя на ведомую машину, только соединение нужно проводить под DOS или Windows 9x. Как я ни прыгал с бубном вокруг NT, порт не хотел откликаться((
А теоретически можно поставить браузер Arachne, выйти в интернет через вот этот вот NE2000-совместимый адаптер и лазать по сайтам, правда с оговорками на Web 2.0 - флеш, ява и прочие аякс-технологии:) Если уж глубже ударяться в прошлое - Word 6.0 и конвертер современных документов в древний .doc поможет машинке почувствовать себя в теме, ведь с обратной совместимостью проблем не бывает.

Почему всё-таки 286, а не 386? Целесообразности нет, и возможно, я всё-таки сделаю базой процессор 80386/40, но как только происходит переход на всё еще живую и тёплую поныне архитектуру 32 бит (не путать с x86), сразу захочется большего. А это значит...

• Linux или Windows 95/98/NT4
• Нормальный доступ в сеть даже через Internet Explorer с человеческим лицом
• Может быть даже настоящая поддержка PnP, а совсем хорошо - плата USB =)
• Возможность подключения CD-ROM (даже того, оригинального Creative)
• MP3 - и этим всё сказано. А если уж на то пошло - быть может и MPEG4 со своими тараканами)
• Достать бы хорошую видеокарту - и все цвета жизни заиграют на дисплее.

...и это будет совсем другая история. Если будет:)
